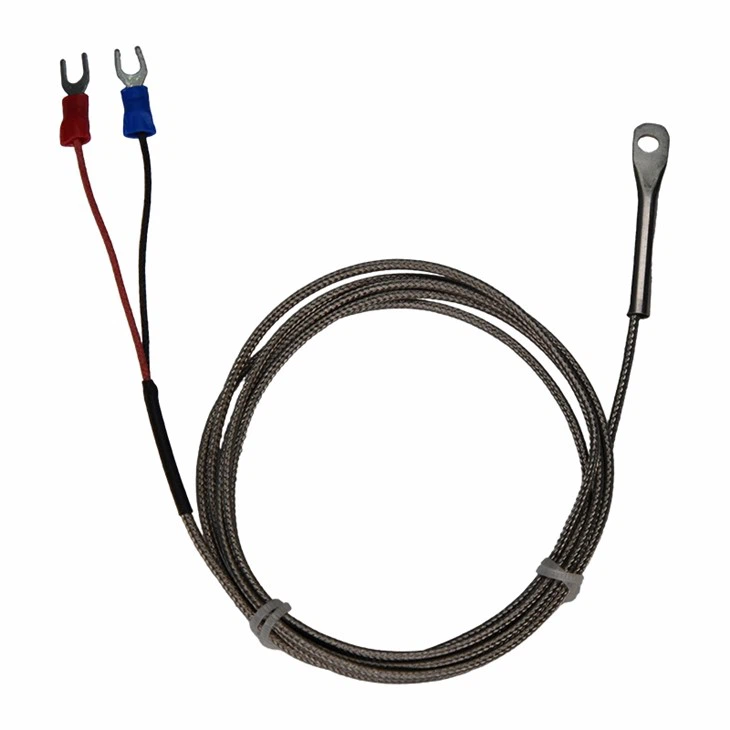

Felületi hőelem: nem{0}}invazív pontosság szilárd felületi hőmérséklet mérésére
A termék egy speciális hőmérséklet-érzékelő, amelyet kizárólag szilárd felületek monitorozására terveztek, kompakt szerkezettel és kivételes tapadóképességgel büszkélkedhet a hőmérsékleti változások gyors rögzítésére. A hagyományos hőelemekkel ellentétben, amelyek behelyezést igényelnek, a Surface hőelem közvetlenül a tárgyakhoz kapcsolódik, lehetővé téve a roncsolásmentes mérést a vizsgált felület károsítása nélkül. Legyen szó ipari berendezések karbantartásáról, öntőforma-feldolgozásról vagy tudományos kutatásról, a termék megbízható teljesítményt nyújt széles tartományban (-200-1200 fok), így elengedhetetlen eszköz olyan helyzetekben, ahol kritikus a felületi hőmérséklet követése. Az a képessége, hogy alkalmazkodni tud a különböző felületformákhoz-a lapostól az íveltig – tovább növeli sokoldalúságát a különféle alkalmazásokban.
Sokoldalú felületi hőelem típusok minden felületi forgatókönyvhöz
A termékcsalád beépítési mód és szerkezet szerint van besorolva, hogy megfeleljen a különböző felületmérési igényeknek. Az alábbiakban a legfontosabb változatok részletes bontása található:
|
Írja be |
Szerkezeti jellemzők |
Csatolási mód |
Megfelelő felületi forma |
Hőmérséklet tartomány ( fok ) |
Pontossági osztály |
Válasz sebesség |
Tipikus alkalmazások |
|
Patch{0}} típusú felületi hőelem |
Ultra-vékony (0,1–0,5 mm), könnyű |
Magas{0}}hőmérsékletű ragasztó |
Sima, lapos fém/nem{0}}fém felületek |
-200~300 |
Ⅰ/Ⅱ osztály |
Ultragyors-(ezredmásodperc) |
Áramköri forgácsok, fröccsöntő üregek, vékony fémlemezek |
|
Páncélozott felületű hőelem |
Rugalmas páncélozott cső, lapos szonda |
Kötés/mágneses adszorpció/tapadás |
Összetett ívelt felületek, cső külső falak |
-200~800 |
Ⅰ/Ⅱ osztály |
Gyors (másodperc) |
Motorházak, hőcserélő csövek, turbinalapátok |
|
Mágneses felületű hőelem |
Beépített-magas hőmérsékletű-mágnes, erős |
Mágneses adszorpció |
Ferromágneses fémfelületek (acél, öntöttvas) |
-200~500 |
Ⅱ osztály |
Közepes (néhány másodperc) |
Berendezés ellenőrzések, csapágyházak, kazán külső falak |
|
Csavar{0}}típusú felületi hőelem |
Menetes szonda |
Menetes rögzítés |
Keményfém felületek, fűtőlemezek, hengerblokkok |
-40~1200 |
Ⅰ/Ⅱ osztály |
Közepes (néhány másodperc) |
Motorblokkok, ipari kemencefalak, hőkezelő szerszámok |
Prémium anyagok és a felületi hőelem megbízható pontossága
Minden termék kiváló minőségű-anyagokból készül, hogy biztosítsa a tapadást és a tartósságot. Termoelektródái típusonként eltérőek: költséghatékony K-típus (NiCr-NiSi) és E-típus (NiCr-CuNi) közepes-alacsony hőmérsékleten, valamint nagy-precíziós S{{9}h1}típusú (0{Pt) monitorozás (0-1200 fok).
A szigetelő- és védőanyagok mindegyik változathoz vannak szabva: poliimid fólia patch-típushoz (200-300 fokot ellenáll), 304/316-os rozsdamentes acél páncélcsövek páncélozott-típushoz (kopás- és korrózióálló-), és magas-hőmérsékletű állandó mágnesek.{8} A rögzítési segédeszközök, például a magas hőmérsékletű ragasztók{10}}és menetes csatlakozók biztosítják a szoros érintkezést a vizsgált felülettel.
A nemzeti szabványoknak megfelelően a felületi hőelem Ⅰ és Ⅱ osztályú pontosságot kínál, a hibák az illeszkedés tömítettségétől függenek:
|
Mutatószám |
Pontossági osztály |
Hőmérséklet tartomány ( fok ) |
Megengedhető hiba |
|
K-típust |
Ⅰ osztály |
-40~1100 |
±1,5 fok vagy ±0,4% t |
|
Ⅱ osztály |
-40~1100 |
±2,5 fok vagy ±0,75% t |
|
|
E-típust |
Ⅰ osztály |
-40~800 |
±1,5 fok vagy ±0,4% t |
|
Ⅱ osztály |
-40~800 |
±2,5 fok vagy ±0,75% t |
|
|
S-típus |
Ⅰ osztály |
0~1200 |
±1,0 fok vagy ±0,3% t |
|
Ⅱ osztály |
0~1200 |
±1,5 fok vagy ±0,5% t |
Megjegyzés: t a mért hőmérsékleti értékre vonatkozik. A szoros tapadás döntő fontosságú,{1}}a hézagok növelhetik a hibákat. Az ipari berendezések felügyeletében, a penészfeldolgozásban és a tudományos kísérletekben megbízott termék a kényelmet és a pontosságot ötvözi minden felületi hőmérséklet mérési igényhez.
